产品详情

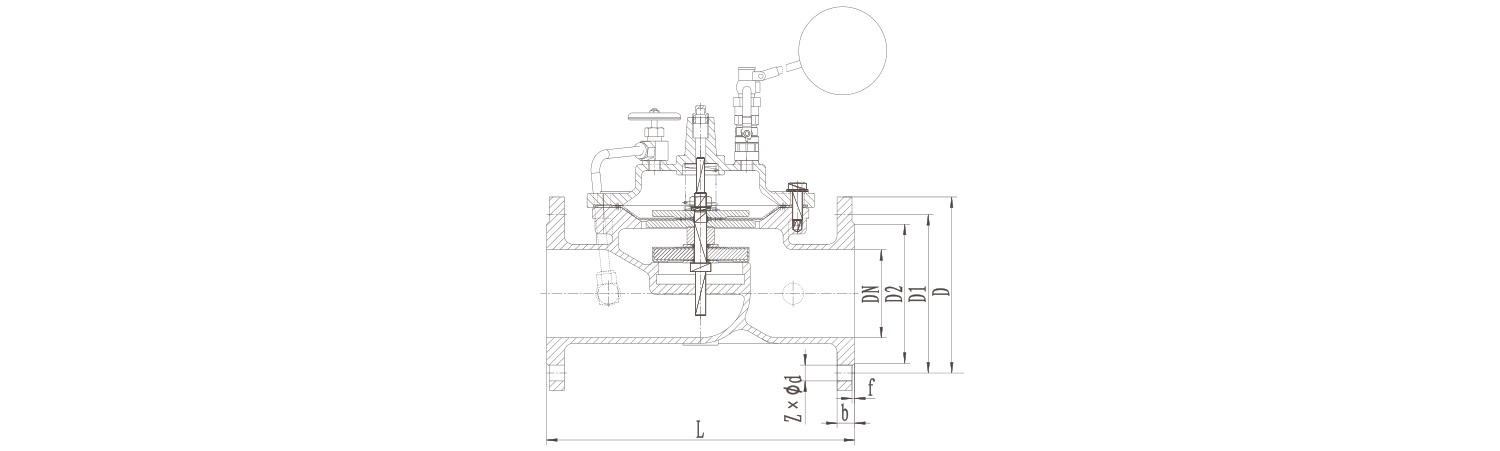

外型及连接尺寸
| 型号 | DN | L | D | D1 | D2 | b | ZxΦd | |
| PN10 | PN16 | |||||||
| SK100X -10P/16P |
50 | 230 | 165 | 125 | 102 | 18 | 4×Φ18 | 4×Φ18 |
| 65 | 290 | 185 | 145 | 122 | 18 | 8×Φ18 | 8×Φ18 | |
| 80 | 310 | 200 | 160 | 138 | 20 | 8×Φ18 | 8×Φ18 | |
| 100 | 350 | 220 | 180 | 158 | 20 | 8×Φ18 | 8×Φ18 | |
| 125 | 400 | 250 | 210 | 188 | 22 | 8×Φ18 | 8×Φ18 | |
| 150 | 480 | 285 | 240 | 212 | 22 | 8×Φ22 | 8×Φ22 | |
| 200 | 600 | 340 | 295 | 268 | 24 | 8×Φ22 | 12×Φ22 | |
主要零件材料
| 零件名称 | 零件材质 |
| 阀体、阀盖 | CF8 |
| 膜片压板、定位套 | 304 |
| 阀瓣 | 304+NBR |
| 阀杆 | 304 |
| 旁通组件 | 304 |
| 膜片 | NBR+强化尼龙网 |
| 浮球阀 | 304 |
结构特点
| 型号 | SK 100X遥控浮动球 | |
| 公称压力(Mpa) | 1.0 1.6 2.5 | |
| 试验压力(Mpa) | 强度(水) | 1.5 2.4 3.75 |
| 密封(水) | 1.1 1.7 2.75 | |
| 最低动作压力 | P≥0.07 | |
| 适用温度(℃) | ≤80℃ | |
| 适用介质 | 水 | |
结构特点
✔ 阀门结构简单紧凑,操作方便,装拆容易,便于维修。阀体通道设计平滑,无堆积物,流通阻力小。
✔ 阀门零部件制造精度高,各零件可在相同规格的阀门之间互换,方便维修和更新,阀瓣互换率达100%。
✔ 遥控浮球阀应采用软密封结构,密封可靠,并能在最小低于0.05MPa的压差下正常启闭。
✔ 遥控式浮球阀膜片具有高强度和良好的柔韧性,可承受至少100万次的开启操作,连续运行无故障时间不少于3000小时,使用寿命至少为10年以上。
✔ 阀门通径为全通径,可以在管道上提高流速,提高流量、降低流阻,减少阀门磨损,提高阀门使用寿命。
✔ 采用304不锈钢复位弹簧,弹簧性能强,在保证最小开启压力不大于0.05Mpa可做到迅速开启,同时弹簧材质具有防腐性能。
✔ 经设计、计算、三维模拟仿真,远大不锈钢浮球阀内部进行流线型设计,使流道最小截面积大于阀门通径0.81倍的截面积，从而减小流体的压力损失;提高阀门流量;降低阀门流阻;减少内部零件损耗;方便清洁和维护。
✔ 采用上下双轴孔定位,相比与单轴孔定位，双轴孔导向则可提供更稳定、更精确的运动导向,从而使阀瓣可以准确无误的与密封面结合,提高阀门密封性能。
✔ 远大自己建设阀门动态实验室进行模拟阀门在实际工况中的流量、流阻等数据,为客户提供更优的技术服务。

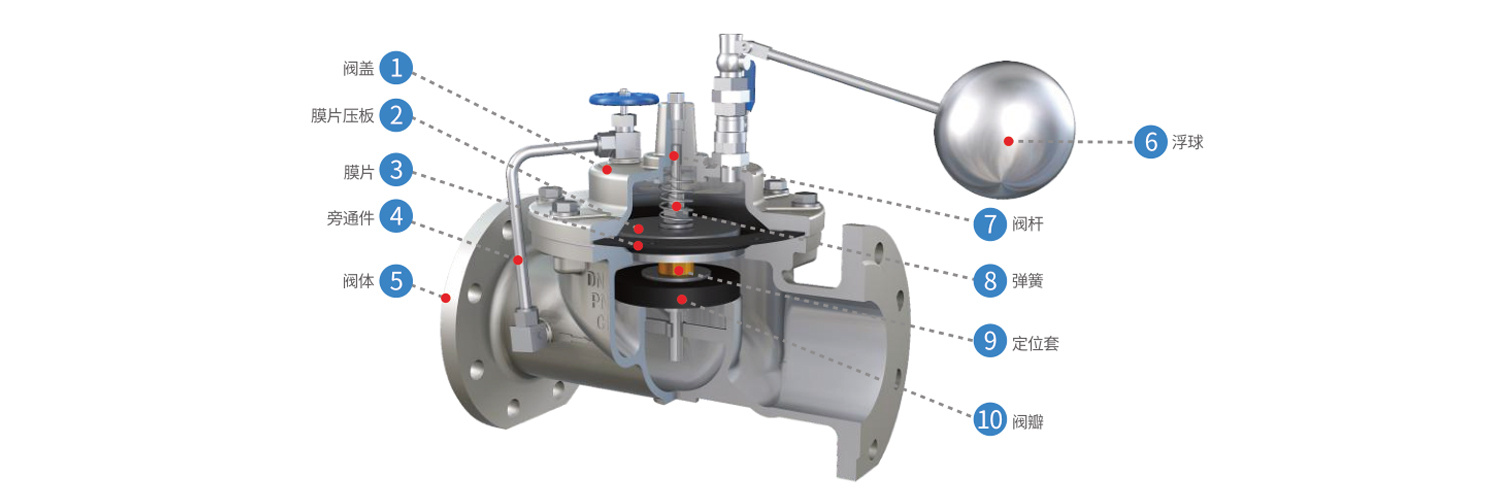

不锈钢遥控浮球阀结构图
该产品阀体采用了全通道流线型设计，流体阻力小，流量大,密封效果好。由于在主阀上配装了导管控制系统，利用浮球随液面的高低变化联动铜导阀打开与关闭，进而控制主阀供水和断水，可自动控制水塔或水池的液面;该阀快开缓闭,不产生水锤,灵活耐用,液位控制准确度高,水位不受水压干扰。该产品适用于工矿企业、民用建筑中水池、水塔的自动供水系统,亦可用于常压锅炉循环供水系统。
