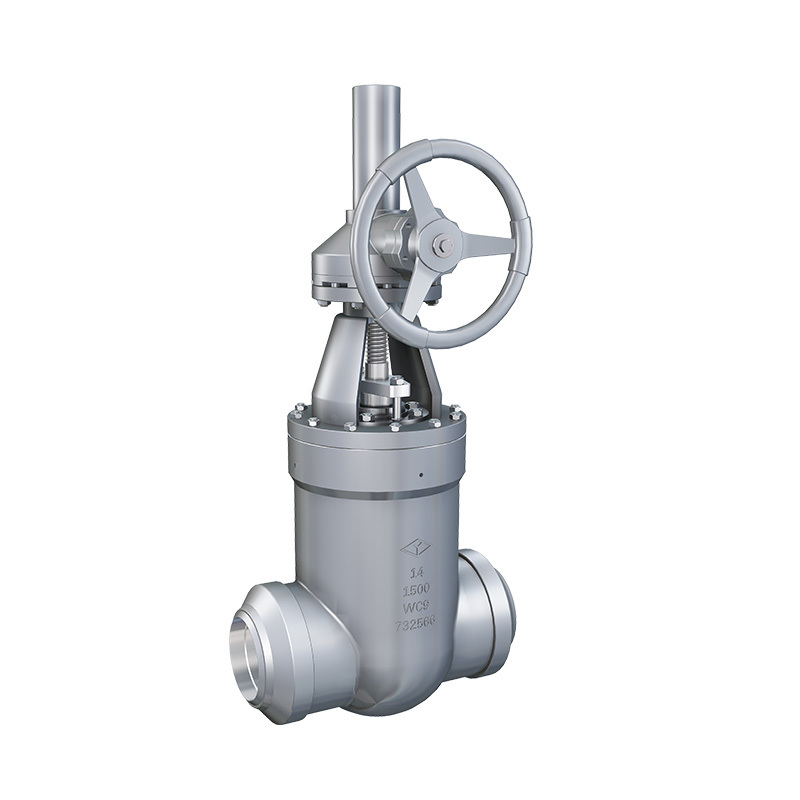

美标压力自密封闸阀PZ40
高压加氢装置用闸阀是一种适用于介质为氢气(含硫化氢)、氢气加油气、氢气加油品(含硫化氢)等的高压临氢工况下的闸阀。
关键词：
产品分类：
产品详情
产品参数
| 公称通径 | 1/2"~24"(DN15~DN600) |
|---|---|
| 压力等级 | CLASS 600~CLASS 2500(PN100~PN420) |
| 温度范围 | -29°C~500°C |
| 连接方式 | 对焊式、法兰式 |
| 主体材料 | 碳钢、合金钢、不锈钢、A105N、WCB、F11、WC6、F22、WC9、F321、F347、CF8C |
| 内件材料 | F6a、F321、F347、Gr660等 |
| 密封面材料 | STL |
| 操作方式 | 手轮、伞齿轮、电动、气动等 |
技术规范
| 高压加氢闸阀 | |
|---|---|
| 设计标准 | JB/T 11484、NB/T 47044、GB/T 12224、GB/T 12234、JB/T 7746、ASME B16.34、API 600、API 602 |
| 结构长度 | GB/T 12221、ASME B16.10 |
| 法兰连接 | GB/T 9124.1、HG/T 20592、ASME B16.5 |
| 对焊连接 | GB/T 12224、ASME B16.25 |
| 材料要求 | NACE MR-0103、NACE MR-0175 |
| 试压和检验 | GB/T 26480、GB/T 26481、API598、IS0 15848-2 |
结构特点
远大高压加氢闸阀,具备以下特点
✔ 压力自密封阀盖。
✔ 可选双填料带隔环。
✔ 密封环接触区域堆焊硬质合金层确保可靠的压力自密封性能。
✔ 弹性闸板可补偿温度带来的应力微变形,防止闸板卡死。
✔ 阀辨、阀座密封面堆焊司太立(Steite)钻基硬质合金堆焊而成耐磨、耐高温、耐腐蚀、抗摩。
✔ 擦性能好,使用寿命长。
✔ 阀杆经调质及表面氮化处理,有良好抗摩擦性和抗腐蚀性,具有倒密封结构,保证阀门在运行时开启不经杆外漏,同时可更换阀杆填料。
✔ 中大口径可采用旁通结构并设置滚动轴承与推力轴承,开关灵活,启闭轻松。
✔ 电动阀配有阀门电动装置,具有壳体小,重量轻,功能全,外形美等特点,并可与程控电脑配套使用,也可按用户要求选配电动装置。

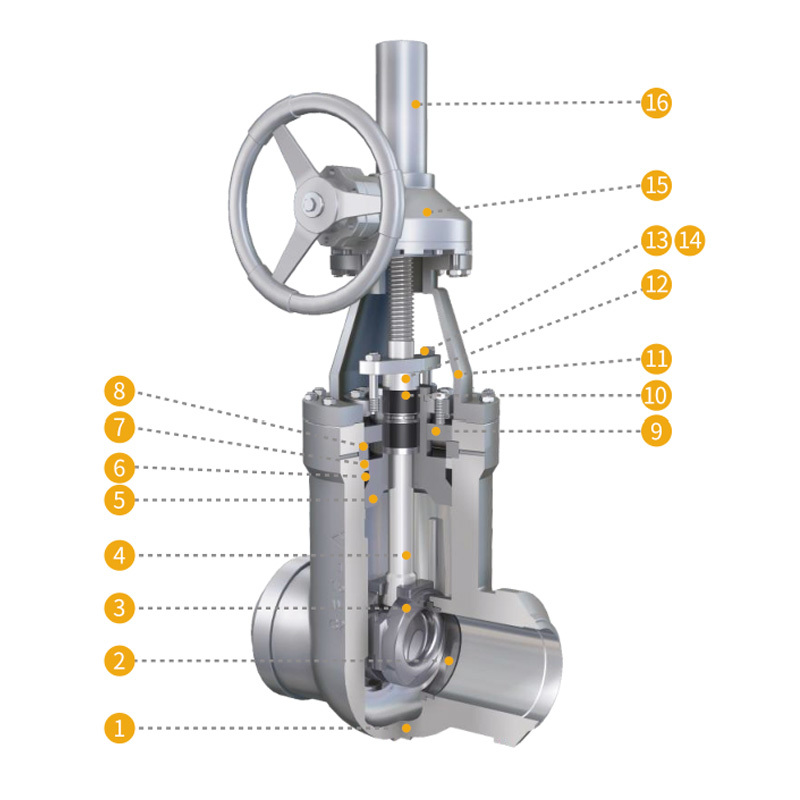

高压加氢闸阀结构图
参数信息
01. 阀体 02. 阀座 03. 阀板 04. 阀杆 05. 阀盖密 06. 密封环 07. 不锈钢垫环 08. 四开卡环 09. 牵制环 10. 填料 11. 支架 12. 填料压盖 13.螺栓 14. 螺母 15. 驱动装置 16. 防尘罩
设计特点
▶ 压力密封阀门工作的基本原理
⊙ A、B阀盖在压力变化时向上或向下移动的趋势。
⊙ C系统压力。
⊙ D由于系统压力+螺栓预紧力造成的密封力。
⊙ 内压越高,密封力越大,密封性能越好。
▶ 高压加氢闸阀填料密封结构
⊙增加填料深度和填料数量,提高填料的密封性能。
⊙ 填料选用国内一线品牌,甚至是进口品牌,例如山东滨州、GARLOCK,提高填料质量。
⊙ 改进装配工艺,由于柔性石墨环从微观上看都是比较疏松,每块填料在装配前都经预压缩,都通过专用工具经28MPa的压紧力将每块填料压实,再进行装配,因此它能维持较长时间的密封。
⊙ 改进填料部位结构,填料函底部放置两圈石墨+不锈钢编制的盘根,以利用其强度较高(与纯柔性石墨环相比)的特点阻止石墨被挤入阀腔和阀外,盘根上面再增加三圈纯柔性石墨,利用柔性石墨的润滑性减少对阀杆的摩擦减少了阀门的开启扭矩,柔性石墨环上部再增加两圈石墨盘根,以此叠加放置,起到了填料多层次密封效果,提高了阀杆填料密封性能。
▶ 高压加氢闸阀自密封结构
⊙ 阀体与阀盖的连接采用压力自紧密封结构,楔形密封环与四开环组合,实现长久密封。
⊙ 在楔形密封环上部增设一个不锈钢垫圈,使四开卡环与密封圈接触受力更加均匀,防止密封圈高压下由于受力不均与而变形。
⊙ 阀体相应部位堆焊硬质合金,迫使密封环在高压下变形实现可靠密封,压力越高密封越可靠。
▶ 高压加氢闸阀阀杆工艺
⊙ 阀杆采用整体锻造。适用于高温、高压的工况,由于介质温度不稳定,可能造成一定的温差,整体锻造的阀杆头部抗拉强度高,在阀板开启时加大拉力不会使阀杆头部断裂,造成阀瓣陷入阀体无法运作的后果。
⊙ 阀杆通过热处理来达到设计的性能要求。阀杆全部由数控机床,采用特殊的加工工艺加工,保证阀杆的粗糙度、同轴度、直线度等设计要求;阀门的开启力矩也是阀门性能优劣的一个非常重要指标,阀杆精度的提高以及填料的质量的提高,可以有效减小阀门的关闭力矩,使阀门操作灵活。
⊙ 阀杆螺纹采用轧制梯形螺纹,提高螺纹的强度和螺纹的传动性能。
⊙ 阀门设有上密封结构,当填料失效时,上密封结构能够有效的起到安全密封作用,保证阀门密封的可靠性。我公司对阀杆材料的选择,机械性能的控制,加工精度的保证都有成熟经验和阀门良好的运行业绩。
尺寸数据
高压加氢闸阀
高压加氢装置用闸阀是一种适用于介质为氢气(含硫化氢)、氢气加油气、氢气加油品(含硫化氢)等的高压临氢工况下的闸阀。其公称压力PN100或Class600的,阀体中法兰与阀盖采用法兰螺栓连接结构,而对于公称压力>PN160或Class900、公称尺寸>DN50的该阀,则设计成内压自密封式结构,并在中腔放置SS+柔性石墨或金属密封圈的内腔相应部位堆焊硬质合金。
