轨道球阀
高压加氢装置用闸阀是一种适用于介质为氢气(含硫化氢)、氢气加油气、氢气加油品(含硫化氢)等的高压临氢工况下的闸阀。
关键词：
产品分类：
产品详情
产品参数
| 公称通径 | 2"~24"(DN50~DN600) |
|---|---|
| 压力等级 | CLASS 150~CLASS 1500(PN16~PN250) |
| 温度范围 | -101°C~500°C |
| 连接方式 | 对焊式、法兰式 |
| 主体材料 | 碳钢、合金钢、不锈钢、WCB、WCC、LCB、LCC、CF8、CF8M等 |
| 内件材料 | F6a、F304、F316等 |
| 密封面材料 | 13Cr、STL、RPTFE等 |
| 操作方式 | 手轮、伞齿轮、电动、气动等 |
技术规范
| 高压加氢闸阀 | |
|---|---|
| 设计标准 | GB/T 19672、GB/T 12237、API 6D、API608 |
| 结构长度 | GB/T 12221、GB/T 19672、API 6D、ASME B16.10 |
| 法兰连接 | GB/T 9124.1、HG/T 20592、ASME B16.5 |
| 对焊连接 | GB/T 12224、ASME B16.25 |
| 材料要求 | NACE MR-0103、NACE MR-0175 |
| 试压和检验 | GB/T 13927、GB/T 26480、GB/T 19672、API 6D、API598 |
结构特点
远大高压加氢轨道球阀,具备以下特点:
✔ 开关无磨损
✔ 顶装式设计
✔ 双阀杆导向销
✔ 抗磨阀芯硬密封面
✔ 机械楔形密封
✔ 低扭距操作
✔ 单阀座设计
✔ 最佳流动特性
✔ 自清洗
✔ 长寿命
高压加氢闸阀结构图
参数信息

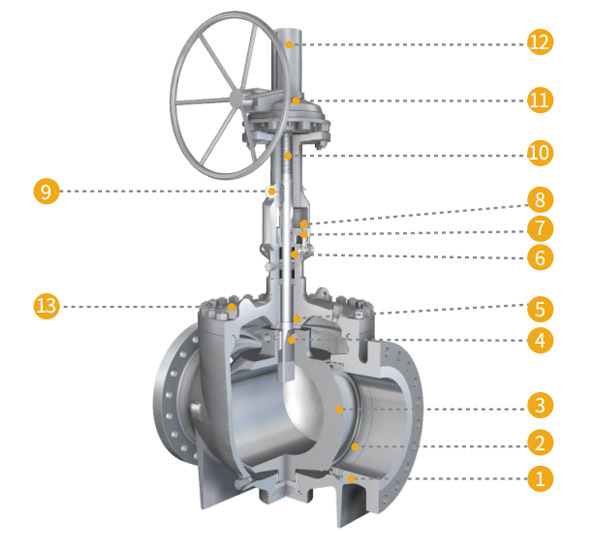

1. 阀体 2. 阀座 3. 阀芯 4. 滚柱 5. 阀盖衬套 6. 填料 7. 填料压盖 8. 活接螺栓 9. 阀杆导向销 10. 阀杆 11. 驱动装置 12. 防尘罩 13.阀盖

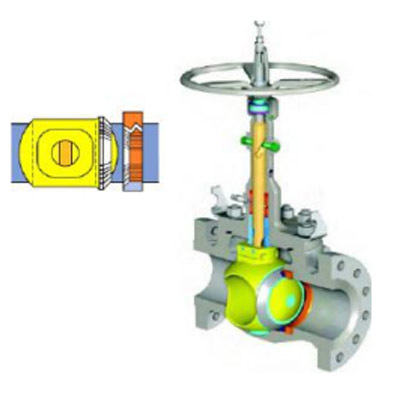

轨道球阀工作的基本原理
开启过程
 |
 |
 |
 |

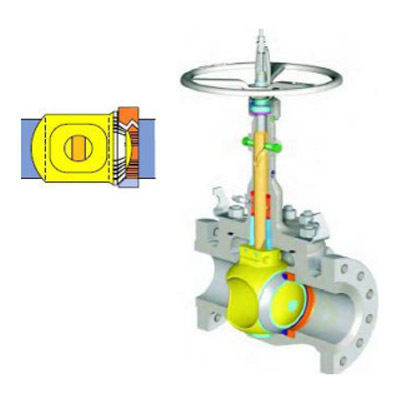

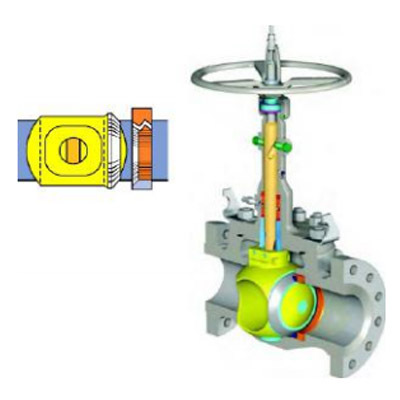

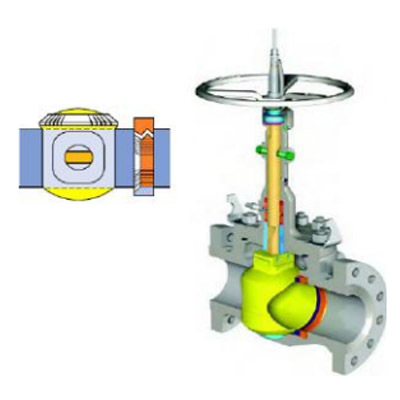

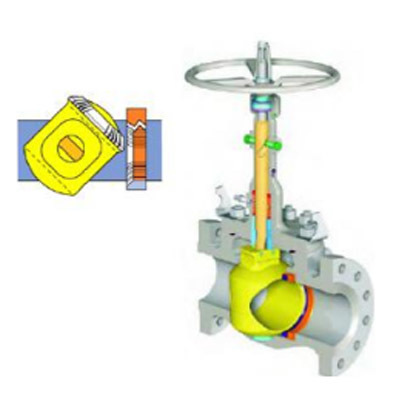

| 在关闭位置,阀芯(黄色)在阀杆(铜色)机械施压下紧紧地挤压阀座(橙色)上。 | 当逆时针转动手轮时,阀杆向上运动,其底部角形平面使阀芯偏离阀摩。 | 阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使阀芯开始无摩擦旋转。 | 到全开位置,阀杆已经上升到极限位置,阀芯也转到全开通位置。 |
关闭过程
 |
 |
 |
 |

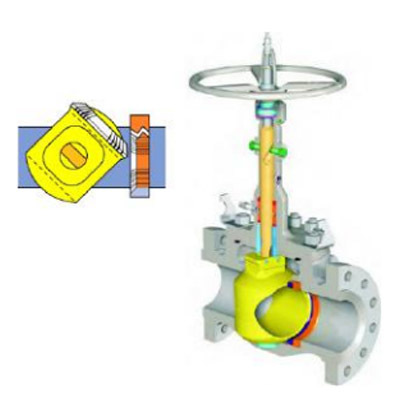

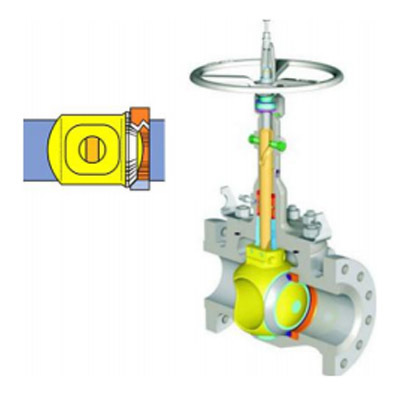

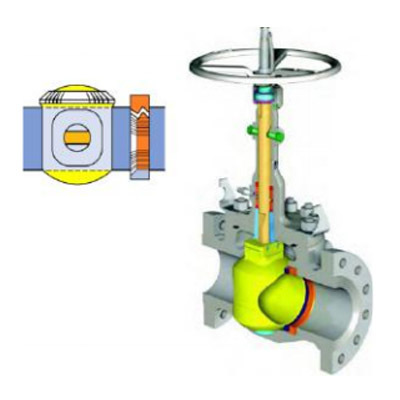

| 关闭时,顺时针转动手轮。阀杆开始下降并使阀芯开始旋转。 | 继续转动手轮,阀杆受到嵌于其上螺槽内的导销相互作用,使阀杆和阀芯同时旋转90度。 | 快要关闭时,阀芯已经在与阀座无接触的情况下旋转了90度。 | 手轮转动的最后几圈,阀杆底部的角形平面机械地楔压迫球芯,使其紧密地压在球阀上。 |
