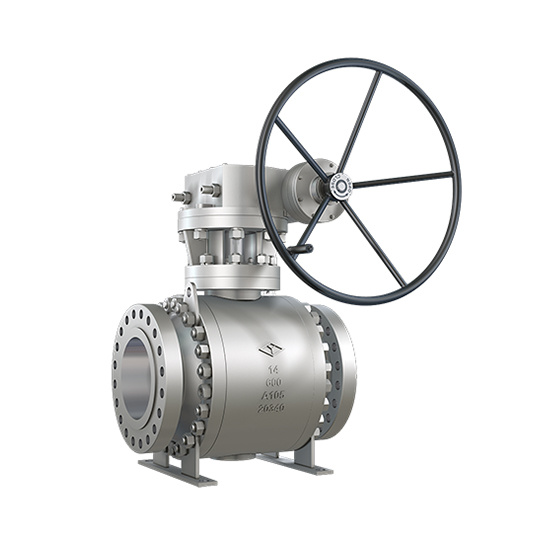

黑水灰水煤浆球阀
金属硬密封球阀的密封面采用金属对金属密封结构，填料采用柔性石墨,垫片采用不锈钢+柔性石墨缠绕，因此,阀门即使在火灾情况下也能确保可靠的密封。
关键词：
产品分类：
产品详情
产品参数
| 公称通径 | 浮动球½"~6"(DN15~DN150);固定球2"~24"(DN50~DN600) |
|---|---|
| 压力等级 | CLASS 150~CLASS1500(PN16~PN250) |
| 温度范围 | -50°C~400°C |
| 连接方式 | 对焊式、法兰式 |
| 主体材料 | 碳钢、不锈钢等 |
| 球座材料 | F304、F316、duplex、Hastelloy、Inconel、Monel等特殊硬化处理 |
| 阀杆材料 | A564 630(17-4PH)、A638 660、A182 F310等 |
| 泄露等级 | ANSI B16.104/FCI 70.2 VI级 |
| 操作方式 | 手动、蜗轮箱、气动、电动、液动等 |
技术规范
| 设计依据 | GB | API | ASME | |
|---|---|---|---|---|
| 设计标准 | GB/T 12237 | API 608 | API 6D | ASME B16.34 |
| 结构长度 | GB/T 12221 | ASME B16.10 | API 6D | ASME B16.10 |
| 法兰连接 | HG/T 20592 | ASME B16.5 | ||
| 对焊连接 | GB/T 12224 | ASME B16.25 | ||
| 材料要求 | GB/T 20972.1 | NACE MR-0175 | ||
| 试压和检验 | GB/T 26480 | API 598 | API 6D | ASME B16.34 |
| 耐火试验 | JB/T 6899 | API 6FA | ||
| 微泄露试验 | GB/T 26481 B | ISO 15848-1 B | ||
结构分类
✔ 可分为两片式、三片式金属密封球阀，通过球座密封面处喷焊硬质合金技术,合金厚度≥0.8mm,硬度值≥52HRC以上,使阀门的密封副能够承受介质中的颗粒、泥沙、矿渣、煤渣、腐蚀性气体等的腐蚀、冲刷和磨损,保证了产品的密封性能和使用寿命。球体喷焊后经专用磨床磨削,其圆度可达0.005~0.008mm,表面粗糙度可达0.1μm,密封副吻合度高,使阀门的密封性能更优越,特别用于高压力、介质中颗粒冲刷的牙严苛工况。

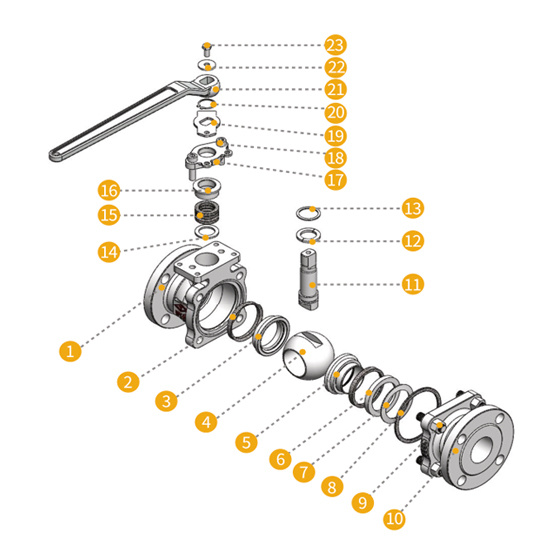

两片式浮动结构
两片式浮动结构
1. 左阀体 2. 阀座密封圈 3. 出口阀座 4. 球体 5. 进口阀座 6. 压圈 7. 碟簧 8. 密封垫片 9. 螺母/螺柱 10. 右阀体 11. 阀杆 12. 对开环 13. 止推垫 14. 填料垫 15. 填料 16. 填料压套 17. 填料压板 18. 螺钉 19. 限位板 20. 弹性挡圈 21. 手柄 22. 垫片 23. 六角螺栓

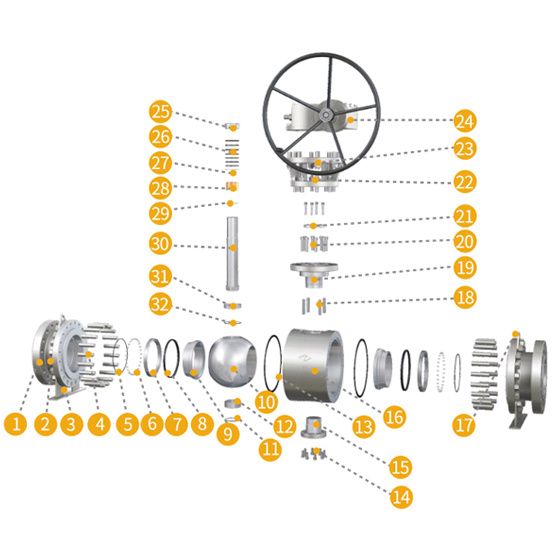

三片式固定结构
1. 阀体 2. 六角螺母 3. 支脚 4. 螺柱 5. 防尘圈 6. 圆柱弹簧 7. 阀座密封圈 8. 防尘圈 9.阀座 10. 球体 11. 缠绕垫 12. 下轴套 13. 缠绕垫 14. 螺钉 15. 底轴 16. 阀体 17. 吊耳 18. 圆柱销 19. 填料函 20. 螺钉 21. 填料压板 22. 螺柱/螺母 23. 支架 24. 蜗轮箱 25. 填料压套 26. 填料 27. 填料垫 28. 上轴套 29. 缠绕垫 30. 阀杆 31. 球体轴套 32. 防尘圈
产品特点
★ 优异的设计理念
阀门采用两体式浮动球或三体式固定球设计,球体与阀杆采用分体式设计。阀体材料可按用户要求采用铸件或是锻件。球杆的材料选用,球体采用不同奥氏体不锈钢材质,阀杆采用17-4PH,既保证了球体硬化处理的材质要求,又保证了阀杆的强度。

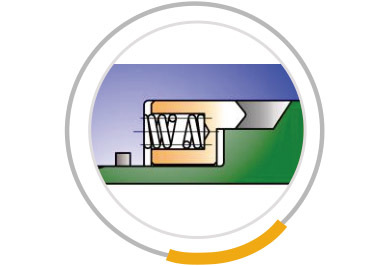

远大阀门独特的一体式全隔离阀座专利(专利号ZL202022217094.1)设计,可有效防止固体颗粒进入到弹簧空隙内部。弹簧采用耐高温、耐腐蚀、抗氧化的InconelX-750镍合金材料。
★ 中法兰定量压缩设计

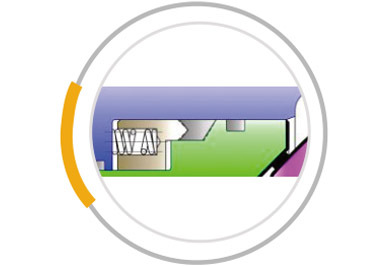

★ 自清洁双刮刀结构设计
阀座密封面的内外两侧设计有刮刀结构，当阀门开关动作时，可以自动清洁球体表面粘结的杂质污物。
★ 自然的防静电结构设计
金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触,自然形成了彼此连通的静电通道。因此金属硬密封球阀不需要设置专门的防静电装。
★ 完全的防火结构设计
金属硬密封球阀的密封面采用金属对金属密封结构，填料采用柔性石墨,垫片采用不锈钢+柔性石墨缠绕,因此,阀门即使在火灾情况下也能确保可靠的密封。
★ 可靠阀杆设计
阀杆防爆喷安全设计 针对性阀杆抗磨损设计 2倍以上安全系数设计 90°快速开关

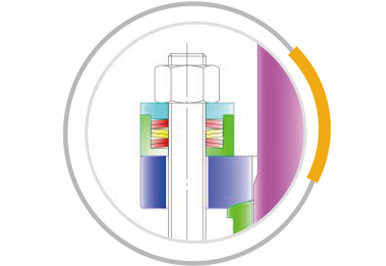

定量预加载动态活性载荷密封专利(专利号ZL 2021 2 1859290.7)设计:封闭空间内定量压缩的碟簧组为填料提供持续密封预紧力，可自动补偿由于阀门的操作、温度和压力循环使填料承受变化以及与时间有关的填料体积变化所导致的填料泄漏。

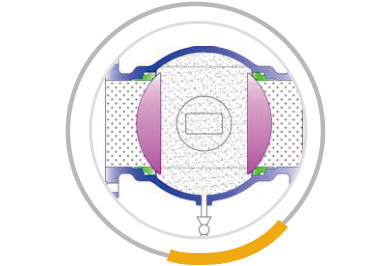

★ 双阻断与泄放功能结构设计
双阻断功能:金属硬密封固定球阀一般采用球前阀座密封结构，它的两个阀座能独立切断进口端和出口端的介质,以实现双阻断功能。
泄放功能:当球体处于关闭位置时,即使阀门进出口两端同时受压,阀门中腔和两端通道也被相互阻断,夹持在两阀座密封面间的中腔残余介质可通过泄放通道排出。
★ 中腔自动泄压设计
当阀门中腔的介质压力异常升压时,退让阀座的设计能保证中腔压力推动阀座而自动泄压,确保阀门的安全。
★ 浮动球标配单向密封结构设计,固定球标配双向密封结构设计
★ 防止误操作结构设计
★ 固定球标配双轴承定位及防护结构设计
★ 流道的耐冲刷特殊硬化设计
流道的硬化处理设计,为了防止介质的腐蚀、磨损和冲刷,通过以下两个措施来解决:
1.在球体和阀座容易被冲刷的部位增加耐磨涂层。
2.在球阀的通道部位增加耐磨涂层,包括体、盖及球体通道。
★ 阀门中腔与阀轴处可加吹扫装置(可选)
★ 执行机构及附件设计
根据介质的工况,选择高性能阀门执行机构,以符合工况的要求,并且选用原装进口的电磁阀、位置开关变送器、空气过滤减压阀等附件。
 |
 |
 |
 |
尺寸数据
黑水灰水煤浆球阀
黑水灰水煤浆用特种金属硬密封球阀,专为煤气化的复杂的工况设计,是一种能适应高温、高压、高耐磨工况的特种硬密封球阀。主要是为解决气化装置中煤浆给料、黑水工艺管线中所用阀门普遍存在的由于介质结垢、磨损而导致阀门无法正常启闭的问题,而研制出适用于煤浆、黑水及灰水等介质的气化装置关键阀门,提高阀门使用寿命,保证整套气化装置长周期运行。黑水,实际上也就是直接从气化炉、洗涤塔两部分底部直接排出的含有大多气化残碳的水;灰水,实际上也就是直接从气化炉、洗涤塔两部分底部直接排出的含有大多气化残碳的水经闪蒸处理沉淀澄清去渣后水。
黑水、灰水的特点是成分复杂,含大量固体颗粒,容易结垢,氯离子浓度高,含H2S和其它酸性物质,高温高压。黑水灰水煤浆球阀用于启闭频繁 (半个小时动作一次)、启闭速度快(一般为3秒至10秒)、高温、高压(一般采用Class600至Class900压力级)、含有大量的固体硬颗粒的灰水、黑水、灰浆及煤浆等介质工况。产品密封性能好,密封可靠,使用寿命长。
