国标硬密封闸阀Z45T W

可广泛用于市政给排水、建筑、石油、化工、食品、医药、电力、船舶、冶金系统等流体管线上作为截止和接通装置使用。

关键词：

国标磁性锁闭软密封闸阀CXZ45X

产品分类：

闸阀

E-Mail:

xiaoshou@hbyuanda.com

 获取报价
 相关产品

产品详情

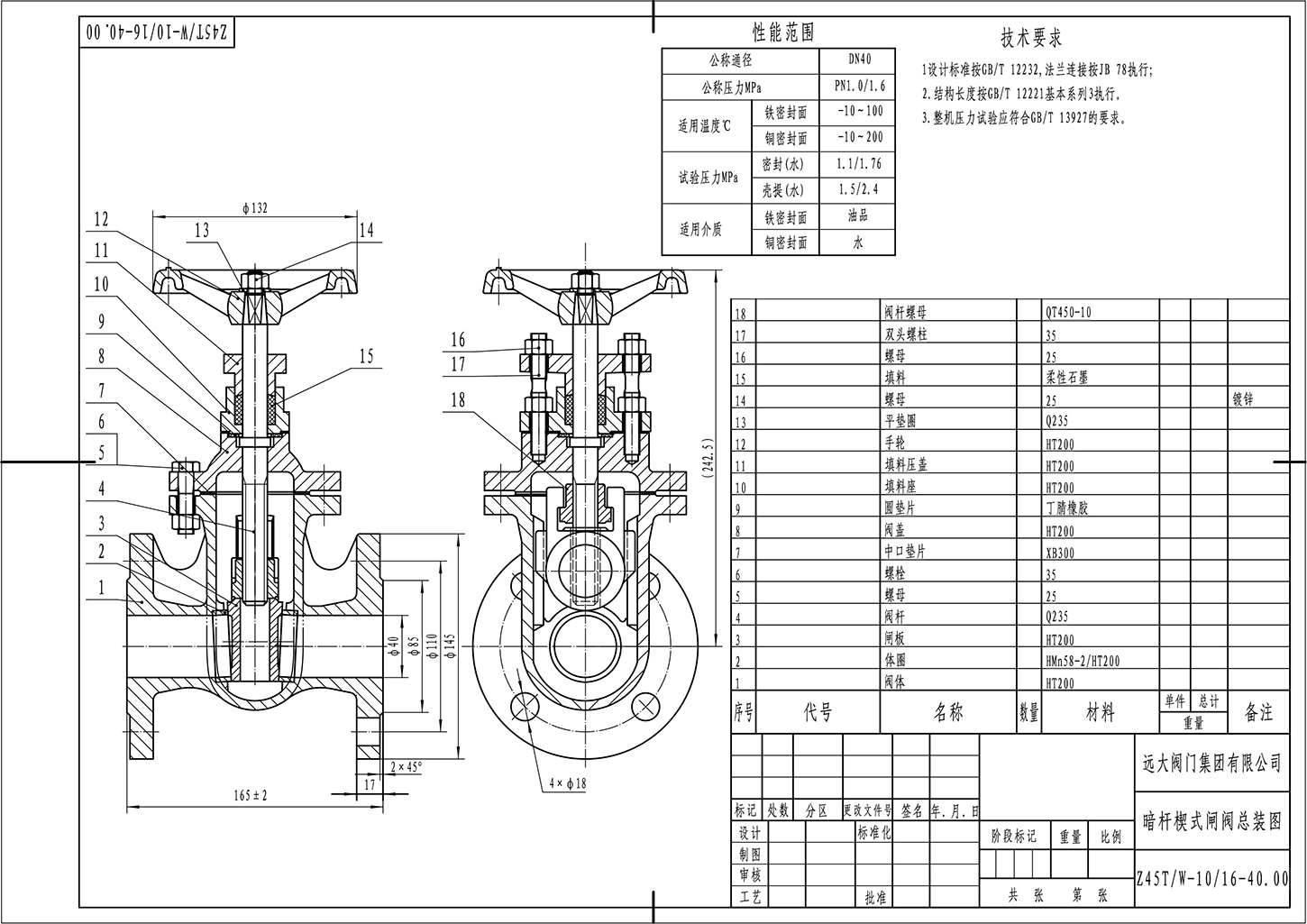

外型尺寸和连接尺寸

型号 公称通径 尺寸
mm L D D1 D2 b-f Z-Φd (H) D0
Z45T/W/H-10 40 165 145 110 85 18-3 4-Φ19 243 132
50 178 165 125 99 20-3 4-Φ19 285 180
65 190 185 145 118 20-3 4-Φ19 307 180
80 203 200 160 132 22-3 8-Φ19 347 200
100 229 220 180 156 24-3 8-Φ19 382 200
125 254 250 210 184 26-3 8-Φ19 458 240
150 267 285 240 211 26-3 8-Φ23 510 240
200 292 340 295 266 27-3 8-Φ23 595 320
250 330 395 350 319 28-3 12-Φ23 740 360
300 356 445 400 370 27-4 12-Φ23 790 400
350 381 505 460 429 28-4 16-Φ23 890 400
400 406 565 515 480 30-4 16-Φ28 1071 500
450 510 615 565 532 32-4 20-Φ25 1159 500
500 540 670 620 585 33-4 20-Φ25 1202 500
600 600 780 725 685 36-5 20-Φ30 1374 500
700 660 895 840 800 40-5 24-Φ30 1600 900
800 720 1010 950 905 44-5 24-Φ34
900 780 1110 1050 1005 46-5 28-Φ34
1000 840 1220 1160 1115 50-5 28-Φ34
1200 960 1250 1380 1325 56-5 32-Φ40



型号 公称通径 尺寸
mm L D D1 D2 b-f Z-Φd (H) D0
Z45T/W/H-16 40 165 145 110 85 18-3 4-Φ19 243 132
50 178 165 125 99 20-3 4-Φ19 285 180
65 190 185 145 118 20-3 4-Φ19 307 180
80 203 200 160 132 22-3 8-Φ19 347 200
100 229 220 180 156 24-3 8-Φ19 382 200
125 254 250 210 184 26-3 8-Φ19 458 240
150 267 285 240 211 26-3 8-Φ23 510 240
200 292 340 295 266 27-3 8-Φ23 595 320



型号 公称通径 尺寸
mm L D D1 D2 b-f Z-Φd (H) D0
Z45T/W/H-16Q 250 330 405 355 319 22-3 12-Φ28 740 360
300 356 460 410 370 27-4 12-Φ28 790 400
350 381 520 470 429 28-4 16-Φ28 890 400
400 406 580 525 480 30-4 16-Φ31 1071 500

性能规范

型号 公称压力(Mpa) 试验压力(Mpa) 适用温度(℃) 适用介质
Z45T-10 1 强度（水）1.5 密封（水）1 -10~100°C 水
Z45W-10 1 强度（水）1.5 密封（水）1 -10~100°C 油品
Z45T-16Q 1.6 强度（水）2.4 密封（水）1.76 -10~100°C 水
Z45W-16Q 1.6 强度（水）2.4 密封（水）1.76 -10~100°C 油品

主要零件材料

零件名称 材料
阀体、阀盖 灰铸铁、球墨铸钱
阀板 灰铸铁、球墨铸钱
阀杆 碳钢、铜、不锈钢
手轮 灰铸铁、球墨铸钱

用途:本阀广泛用于石油,化工,制药,电力等行业,在水,油品介质的管路上作启闭用。

产品特点

● 形体简单 ,制造工艺性好，适用范围广，便于安装。

● 结构合理紧凑，体积小、关团件（闸板）采用楔式结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形，密封安全可靠。

● 介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。

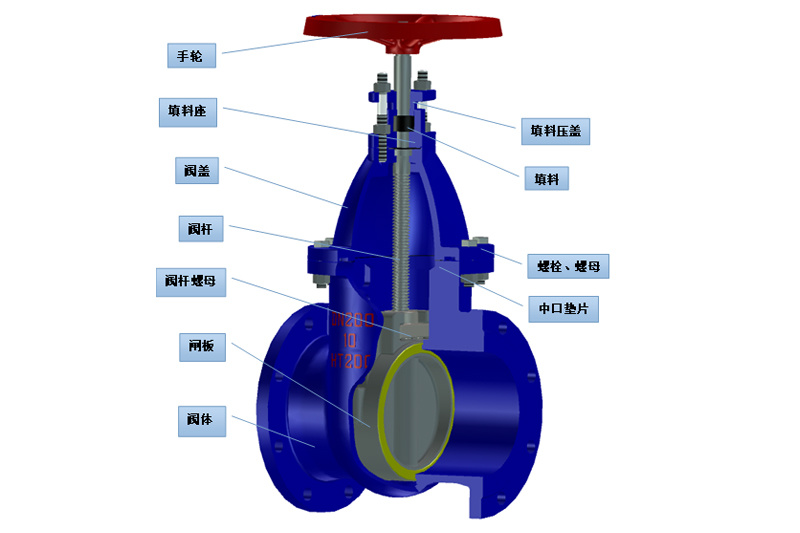

主要零件

可广泛用于市政给排水、建筑、石油、化工、食品、医药、电力、船舶、冶金系统等流体管线上作为截止和接通装置使用。
